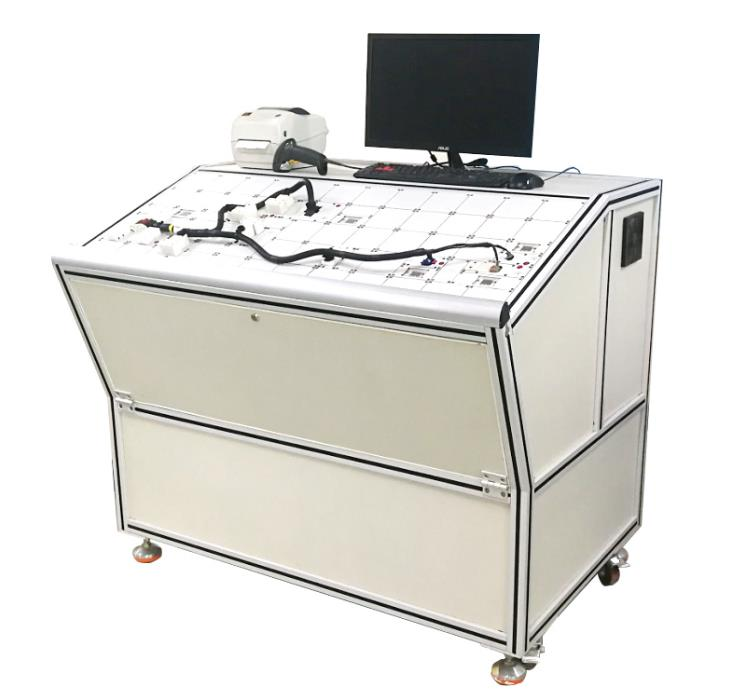

汽车线束检测台的工作原理主要基于电信号的传输与检测技术，通过系统化的测试流程判断线束的电气性能和机械可靠性。其核心工作流程可分为以下步骤：
1. 连接与信号注入

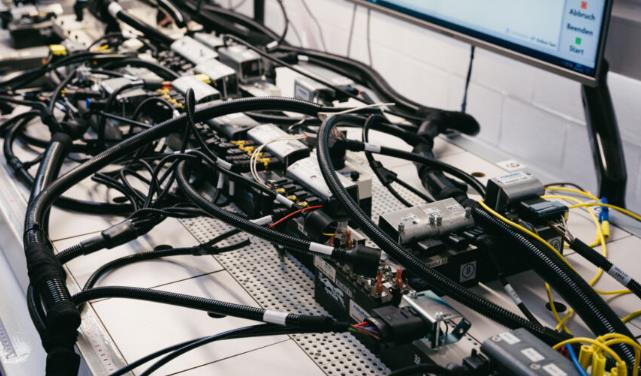

将待测线束连接到检测台的测试仪器接口，仪器提供多通道测量模块（如电阻、电压、电流检测单元）。随后向线束注入特定电信号，该信号可由仪器内部发生器或外部激励源提供，模拟实际工况下的电气环境。
2. 电性特征检测
通过内部电路和传感器实时监测线束对信号的响应，包括：
· 导通性检测：测量电阻值判断线路连通性，精度可达 0.1%；
· 绝缘性能测试：施加高压（最高 5kV）检测绝缘层耐压能力；
· 信号完整性分析：评估电压降、电容等参数是否符合标准。
3. 机械与环境测试
部分高端检测台还集成：
· 插拔力测试：评估连接器端子的机械耐久性；
· 环境模拟：通过盐雾箱、振动台等验证线束在极端条件下的可靠性。
4. 结果判定与输出
系统自动对比测量数据与预设阈值，通过显示屏直观显示合格/不合格结论，并支持数据存储或联网传输。现代检测台普遍采用计算机控制，部分设备可生成三维坐标报告或光谱分析材质成分。
技术演进
早期依赖指示灯和蜂鸣器进行基础检测，误判率高；当前主流设备已实现 256通道以上扫描能力，集成 AI 算法提升检测效率。针对新能源汽车高压线束，部分检测台还具备 600V 耐压测试和 LED 回路可视化功能。
